塑胶车间 VOCs 在线监测仪配套技术方案 无组织 / 有组织废气 VOC 监测治理方案

 行业背景

· 塑胶原料（如树脂、增塑剂、溶剂等）在储存和搬运过程中会挥发有机废气（VOCs）。塑胶行业的生产过程中，多个环节会产生废气，主要来源于有机溶剂的挥发、高温反应和材料分解等，其中最主要的废气包括：

· 苯系物：苯、甲苯、二甲苯等；

· 醛类：甲醛、乙醛等；

· 酯类：乙酸乙酯、乙酸丁酯等；

· 其他：非甲烷总烃、硫化氢、颗粒物（焦油、粉尘）等。

 基本的流程分布：

1. 原料储存与搬运

有机溶剂挥发：塑胶原料（如树脂、增塑剂、溶剂等）在储存和搬运过程中会挥发有机废气（VOCs）。

粉尘产生：粉状原料（如填料、颜料）在搬运时可能产生粉尘。

2. 混料与搅拌：溶剂挥发：在混合树脂、增塑剂、溶剂等过程中，有机溶剂会挥发。高温挥发：加热搅拌时，部分低沸点物质会挥发。

3. 塑化与挤出：热分解废气：塑料在高温塑化或挤出过程中，部分高分子材料会发生热分解，产生有害气体（如苯、甲苯、甲醛等）。添加剂挥发：增塑剂、稳定剂等添加剂在高温下可能挥发。

4. 注塑成型：热分解废气：高温注塑过程中，塑料材料可能发生热分解，产生有机废气。脱模剂挥发：使用脱模剂时，其中的有机溶剂会挥发。

5. 压延与压铸：高温挥发：在高温压延或压铸过程中，塑料材料会释放有机废气。润滑剂挥发：使用的润滑剂可能挥发有机成分。

6. 印刷与涂装：油墨挥发：印刷过程中，油墨中的有机溶剂（如甲苯、二甲苯、乙酸乙酯等）会挥发。涂料挥发：涂装过程中，涂料中的溶剂会释放VOCs。

7. 热成型与焊接：热分解废气：塑料在热成型或焊接时，高温会导致材料分解，产生有害气体。烟雾产生：焊接时可能产生烟雾和颗粒物。

8. 后处理与修整：打磨粉尘：对塑胶制品进行打磨时，会产生塑料粉尘。清洗废气：使用有机溶剂清洗制品时，溶剂会挥发。

综上所述，车间生产过程中对有机废气的监测刻不容缓。

 挥发性有机物VOCs气体种类及危害

挥发性有机物VOCs气体对大气污染和气候变化的影响很大。挥发性有机物VOCs气体会与氮氧化物、硫化合物等大气污染物一起形成光化学烟雾，导致空气质量恶化。此外，挥发性有机物VOCs气体还是臭氧层破坏的重要因素之一。因为许多挥发性有机物VOCs具有易燃性、易挥发性和高浓度，会在空气中形成可燃气体，容易引发火灾和爆炸。因此，在生产和使用中，要严格控制挥发性有机物VOCs的排放，减少其对人体健康和环境的危害。

 行业痛点

市面上VOCs的种类很多，如苯、甲苯、二甲苯、乙酸乙酯、甲醛等。不同的挥发性有机物VOCs具有不同的挥发性和毒性，因此需要进行针对性的监测。挥发性有机物VOCs的浓度受到温度、湿度、风速、季节等多种因素的影响，会引起挥发性有机物VOCs浓度的波动，对实时监测提出了很高的要求。

由于挥发性有机物VOCs分子结构的多样性，传统的检测技术无法将所有挥发性有机物VOCs区分开来。同时，挥发性有机物VOCs的数量级很小，监测技术的灵敏度也是一个挑战。VOCs监测需要较为复杂的技术和设备，同时挥发性有机物VOCs的种类繁多，监测成本相对较高。因此，需要不断提升挥发性有机物VOCs监测技术，加强设备和技术的普及，以更好地解决挥发性有机物VOCs监测问题。

 监测设备运用

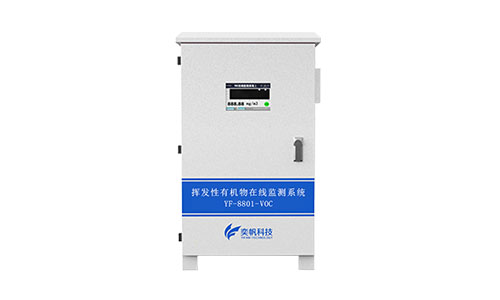

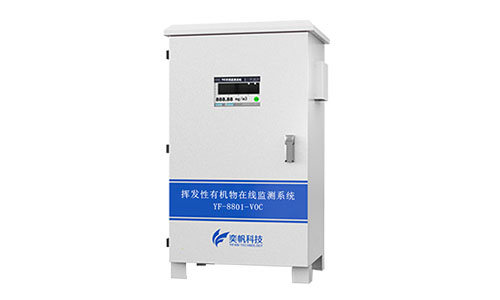

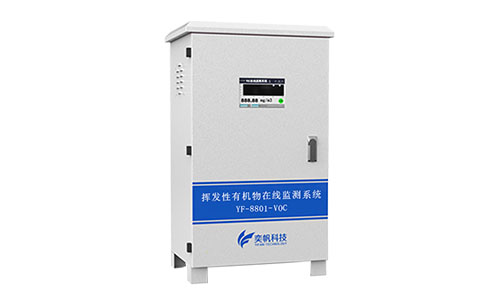

深圳奕帆科技有限公司所生产的无组织车间VOCs在线监测仪用于塑胶车间VOCs在线监测仪和颗粒物在线监测仪，包括在线监测系统本体及辅助设备的功能设计、结构、性能、安装等方面的技术要求。

本技术方案提供了符合行业内有关安全、环保等强制规范要求和标准（若无相关的国内标准，则应满足生产企业的标准）的优质产品。五、 标准规范

本项目设备生产商深圳奕帆科技有限公司所提供的厂界无组织排放挥发性有机物在线监测仪及其附件的功能、设计、结构、性能、安装等方面完全符合技术规格书的要求；并对提供的硬件、软件、技术服务和整套系统的最终运转负有完全责任，制造商提供的设备将是符合技术规格书要求的完整设备。

 标准依据

深圳奕帆科技有限公司的挥发性有机物(TVOC)在线监测系统(PID)至少包含了以下规范性引用文件：

RJGF010-2022中国环境保护产品认证技术规范 光离子化挥发性有机物在线预警仪

DB44/T1947-2016 固定污染源 挥发性有机物排放连续自动监测系统 光离子化检测器((PID)法技术要求

JJF 1172-2007 挥发性有机化合物光离子化检测仪校准规范

HJ 1010-2018环境空气挥发性有机物气相色谱连续监测系统技术要求及检测

GB/T 4208外壳防护等级 (IP 代码)

GB/T 15479工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法

GB/T 191包装贮运图示标志

GB/T 13384-2008 机电产品包装通用技术条件GB/T11606分析仪器环境试验方法

 产品特点

1.实现高性能自动监测，防干扰技术设计

2.精度高，性能可靠，适用于户外和工业环境

3.实现数据参数采集，自动上传网络平台，自动发布数据（GPRS输出）

4.集成GPRS通信技术，实时监测环境数据，实时传输数据，实时监控设备

5.体积小，模块化设计，灵活布局

6.集成温度补偿技术，长久自动校准技术

7.采用32位高速处理核心芯片

8.采用7寸工业显示触摸屏

9.光离子传感器自动清洗功能

 技术参数

九、奕帆平台

奕帆科技挥发性有机物VOCs在线监测系统，由奕帆科技自主研发生产的挥发性有机物VOCs在线监测仪YF-8801-VOCs、奕帆环保数采仪YF-200、中环智云环保大数据监测平台和运维服务四部分组成，以实现对环境中VOCs气体的精确监测和数据实时分析处理。挥发性有机物VOCs在线监测系统软件系统包括远程数据采集、处理、存储、传输、分析和显示等模块，通常采用云计算技术和人工智能算法，对数据进行处理和分析，提供实时数据监视、趋势分析、预警和报告等功能。通过现场端设备对挥发性有机物VOCs气体进行全天候24小时监测，并将监测数据在软件系统进行质控、分析以及应用，从而为辖区VOC气体来源分析提供科学合理的决策支持。数据详情可进行多元化展示，包括实时数据、历史数据、智能分析比对，生成分析报表；结合大数据分析模型，由点及面，全面覆盖，同时具备数据监管大屏，直观呈现数据变化动态，充分满足监管单位的监测需求。
