产品背景

      随着中国经济高速飞行，在为世界经济建设作出了巨大贡献的同时，也带来了一系列的环境问题，比如现在投诉问题排到位的环境恶臭问题，特别是针对大型生产企业或化工园区型流动性大、检测范围大等特点，因此对环境检测要求越来越高，尤其是一些无组织无量纲排放问题，目前很多单位除了进行常规采样实验室GC/MS定性定量检测外，还要进行现场检测等工作，但是很多恶臭污染问题原因复杂:

  1）恶臭物质种类成千上万，非常复杂；

  2）每种恶臭物质对人的嗅觉阈值不同，有的物质嗅觉阈值极低；

  3）臭味物质之间存在相互加强或减弱的相互作用；

  4）很多恶臭气体不稳定，随时发生浓度变化；

  5）恶臭污染点间歇性排放，不易及时扑捉采集样品气体，不能及时评判出污染结果；

  6）环保监控人员无法及时获悉产业园区发生恶臭气体泄漏情况；

  7）产业园区范围广，如果进行巡检，投入的人力、物力造价比较昂贵；

  8）发生恶臭事件之后环保监控人员无法在时间内寻找到臭源发生点等等。常规的检测手段已经不能满足目前的实际情况，而且浪费的人力、财力成本非常高。

项目必要性

      针对以上问题故需要一套针对整个产业园区的恶臭、异味进行及时监测；超标及时作出报警；及时进行现场的超标气体进行采样留样；并结合相关溯源参考分析软件手段寻找溯源的整套恶臭监测分析系统以及经过合理的网格化布点来解决我工业园区或具有恶臭源体区域目前检测手段少、人力缺乏、不能及时进行留样等问题，同时更好的有效的配合我产业园区环保人员及时进行恶臭污染状况的评估和监测，更好的进行整个产业园区的恶臭管理问题。

系统概述

      2015年7月26日，国务院办公厅以国办发〔2015〕56号印发《生态环境监测网络建设方案》。该《方案》分为：

      （1）总体要求；

      （2）全面设点，完善生态环境监测网络；

      （3）全国联网，实现生态环境监测信息集成共享；

      （4）自动预警，科学引导环境管理与风险防范；

      （5）依法追责，建立生态环境监测与监管联动机制；

      （6）健全生态环境监测制度与保障体系。

      主要目标是：到2020年，全国生态环境监测网络基本实现环境质量、重点污染源、生态状况监测全覆盖，各级各类监测数据系统互联共享，监测预报预警、信息化能力和保障水平明显提升，监测与监管协同联动，初步建成陆海统筹、天地一体、上下协同、信息共享的生态环境监测网络，使生态环境监测能力与生态文明建设要求相适应。

      所谓网格，就是将城区行政地（工业园区）划分为一个个的“网格（以每个敏感点位单元，敏感点可以为一个企业的某个点甚至很多点）”，使这些网格成为政府管理基层社会的单元。 城市网格化管理是一种革命和创新。 城市网格化依托统一的城市管理以及数字化的平台，将城市管理辖区按照一定的标准划分成为单元网格。通过加强对单元网格的部件和事件巡查，建立一种监督和处置互相分离的形式。对于政府来说的主要优势是政府能够主动发现，及时处理，加强政府对城市的管理能力和处理速度，将问题解决在居民投诉之前。

首先，它将过去被动应对问题的管理模式转变为主动发现问题和解决问题；

第二，它是管理手段数字化，这主要体现在管理对象、过程和评价的数字化上，保证管理的敏捷、和；

第三，它是科学封闭的管理机制，不仅具有一整套规范统一的管理标准和流程，而且发现、力案、派遣、结案四个步骤形成一个闭环，从而提升管理的能力和水平。 正是因为这些功能，可以将过去传统、被动、定性和分散的管理，转变为今天现代、主动、定量和系统的管理。

      奕帆科技环保网格化（（3×3点至少）管理系统根据国家环境部门发布的《恶臭污染物排放标准》（GB14554-93）、《环境信息网络建设规范》（HJ460-2009）、《环境保护应用软件开发管理技术规范》（HJ622-2011）、《污染源在线自动监控监测系统数据传输标准2122005》、《环境污染源自动监控信息传输、交换技术规范》（HJ_T352-2007）等国家标准协议，以环境监测点位数据传感体系为基础，针对不同环境企事业单位需求，运用新的环保理论研究成果和信息技术，建立恶臭监测智能化环保网格在线监测系统数据平台。

      平台数据中心可提供所属地区各监测点位数据的实时采集传输、实时监控空气环境质量，实现在线数据查询及报表统计、数据自动预警、环保信息综合分析、数据归集和排名反馈等，为环保的研究提供信息资源和手段，为环保业务管理提供统一的管理平台。

      1.3.3 恶臭在线监测系统是一套运用环保物联网技术、现代测量技术、自动控制技术、计算机技术的智能综合系统。系统通过对环境数据的测量、采集、传输、存储、分析评价、应用、发布等过程，及时、准确地感知工业园区恶臭排放状况及设备运行状态，服务于环境监测部门的区域环境质量评价、环境质量信息发布、污染控制评价等，为说清环境空气质量状况及其变化趋势，制定经济有效的恶臭气体管理策略提供决策支持。

系统参照标准

仪器设备所用的分析方法、测量范围和各项技术指标参照执行的有关标准：

GB3095-2012《环境空气质量标准》

GB 16297 -1996《大气污染物综合排放标准》

HJ/T 75-2007《固定污染源烟气排放连续监测技术规范》

HJ/T 373-2007《固定污染源监测质量保证与质量控制技术规范》

HJ/T 397-2007《固定源废气监测技术规范》

HJ/T55-2000《大气污染物无组织排放监测技术导则》

HJ/T193-2005《环境空气质量自动监测技术规范》

HJ/T 194-2005《环境空气质量手工监测技术规范》

HJ 734-2014 《固定污染源废气挥发性有机物的测定固相吸附-热脱附／气相色谱-质谱法》

HJ732-2014《固定污染源废气挥发性有机物的采样气袋法》

GB/T14675-93《空气质量恶臭的测定三点比较式臭袋法》

HJ 630-2011《环境监测质量管理技术导则》

HJ/T 212 -2005《污染源在线自动监控（监测）系统数据传输标准》

HJ/T417-2007《环境信息分类与代码》

HJ/T418-2007《环境信息系统集成技术规范》

HJ/T419-2007《环境数据库设计与运行管理规范》

HJ477-2009《污染源在线自动监控监测数据采集传输仪技术要求》

HJ/T76-2007《固定污染源排放烟气连续监测系统技术要求及检测方法》

HJ/T 416-2007《环境信息术语》

HJ/T 418-2007《环境信息系统集成技术规范》

HJ/T 419-2007《环境数据库设计与运行管理规范》

HJ193-2013《环境空气气态污染物连续自动监测系统安装验收技术规范》

HJ/T193-2005《环境空气质量自动监测技术规范》

HJ/T212-2005《污染源在线自动监控（监测）系统数据传输标准》

GB/T1.1-2000《标准化工作导则第 1 部分：标准的结构和编写规则》

GB 14554-93 《恶臭监测排放标准》

系统配置方案

恶臭气体在线监测系统由前端恶臭监测设备、多组分恶臭气体监测仪、数据采集及传输网络、中心平台。

前端监测仪主要采集环境空气中的恶臭气体监测仪，并通过传输网络上传到监控中心，用户可以通过PAD，智能手机等移动终端以WEB方式登录到监控中心平台，查看监控数据。

本系统建成后可实现恶臭气体无量纲臭气浓度OU值、硫化氢单一浓度值、氨气单一浓度值、三jia胺单一气体浓度值、二甲二硫醚单一气体浓度值、甲硫醚单一气体浓度值、甲硫醇单一气体浓度值、苯乙烯单一气体浓度值、二硫化碳单一气体浓度值、有机挥发物总量浓度值数

1. 恶臭气体传感器的环境温度为-20℃～+55℃，而本产品在气体进入传感器之前会先进行螺旋冷凝等操作对气体进行降温处理，所以仪器可分别先后监测治理前后的气体中恶臭的浓度（在未进行催化氧化处理之前气体温度约为60℃，而经过催化氧化处理后的气体约达到200℃）；

2. 恶臭气体传感器的环境湿度为0～95% RH (无冷凝)，而本产品在气体进入恶臭气体传感器之前，螺旋冷凝操作之后设有疏水、除湿环节，以达到传感器要求；

3. 为了保证系统的安全和测量的准确，系统需要提供可靠接地的交流供电电源，工作电源：AC220V±10%，（50±1）HZ；

4. 环境中无腐蚀性、强电磁场和较强放射性，仪器放置平稳，可靠；

监测点位周边情况

• 监测点周围建设情况稳定；

• 监测点能长期使用，且不会改变位置；

• 监测点地处相对安全和防火措施有保障的地方；

• 监测点附近没有强电磁干扰；

• 监测点附近具备稳定可靠地电源供给；

• 监测点的通讯线路方便安装和维修；

仪器设备安装条件

• 在设备安装点选择合适位置进行打孔，以备设备箱体壁挂式安装；

• 安装前期需在现场布设电缆，以备设备供电；

• 测定位置应避开烟道弯头和断面急剧变化的部位；

• 仪器接地，现场工程使用何种接地方式，请根据具体工况条件合理选择；

• 数据采集和传输设备是否能正确记录、存储、显示采集到的数据和状态；

传统的恶臭气体检测仪，一般采用催化燃烧的传感器进行检测，此类传感器对恶臭气体反应较缓慢，且容易造成传感器中毒，而基于电化学检测原理的固定式恶臭监测仪则很好的解决了此类问题，反应快速，且不存在中毒现象，甚至可以作为低至PPB级别的恶臭气体检测仪。

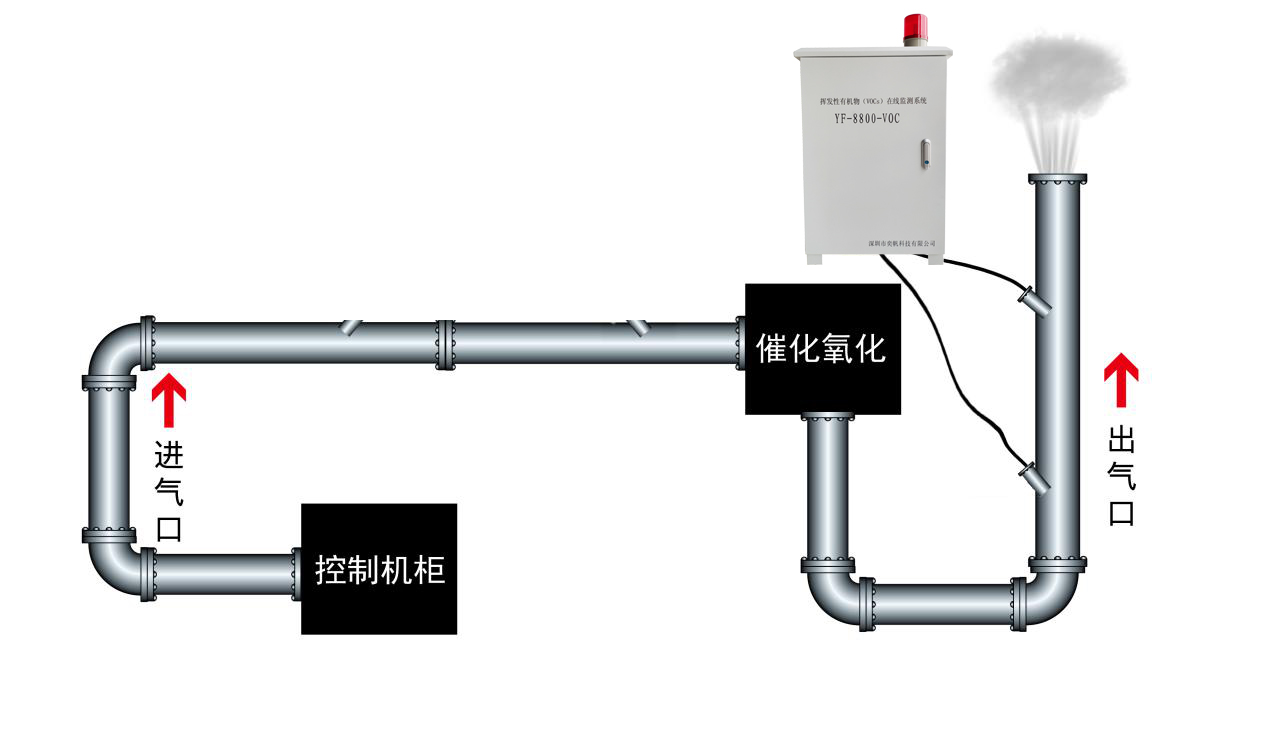

该仪器采用泵吸式采样方式，可直接连接烟道等气体出口管道，进入仪器内部的气体先后通过螺旋式冷凝器、疏水器、除湿器等单元进行降温过滤。最后进入智能PID有机气体检测仪，经过先进的光谱技术，测量出气体中的VOCs浓度。

整套系统由气态污染物VOCs浓度监测、无线传输，数据采集三个子系统组成，结构简单，动态范围广，实时性强，组网灵活，运行成本低。系统采用模块化结构，组合方便，能够与企业内部的DCS和环保部门的数据系统通讯。

技术参数

1、 电源输入：220AC

2、 工作功率：35-40W

3、 传感器类型：电化学；

4、 气体种类：恶臭气体；

5、 采样方式：泵吸式；

6、 气体量程：0-500.00mg/m3 ；

7、 精确度： ≤±5%FS；

8、 分辨率： 0.01mg/m3 ；

9、 重复性： ≤±2%FS ；

10、 零点漂移： ≤±2%FS/6h ；

11、 跨度漂移： ≤±5%FS/6h ；

12、 响应时间： T90≤3 S ；

13、 通信方式：RS485数字信号(直接上传环保局平台)

14、 输出信号：GPRS(HJ212-2005，HJ212-2017)

15、 报警方式：声光报警

       显示屏：10寸触摸

16、 工作温度： -20~60度；

17、 工作湿度： 0~90%RH(无凝结)

18、 使用寿命： 传感器（1年）、仪器（5年）；

19、 产品尺寸：90*50*40

产品功能

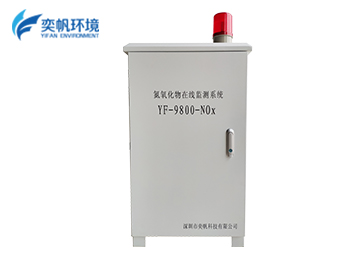

（一）监测功能，全天候24小时实时监测锅炉、烟窗、低氮燃烧器等相关设备氮氧化物排放实时浓度。

（二）分析功能，内置进口高精度NOx分析模块，精准精确分析氮氧化物其成分，保证数据准确性。

（三）多传输方式，同时支持无线传输和有线传输。

（四）上传功能，内置212协议可直接上传环保平台。并配备数字信号485、模拟信号4-20ma等多种信号任选择。

（五）存储功能，本身自带超大存储功能，数据可存储2-5年。

（六）显示功能，8寸液晶显示实时显示检测数据、分析数据。

功能特点

1. 标准的技术路线：根据国家相关标准要求提供完整的配置系统；

2. 优质的软件平台：通过中心端软件平台，实现多站点数据集成、分析、上报和发布。

3. 科学的算法技术：采用高斯烟羽模型，分布式冗余节点判断算法实现对恶臭排放区域布点、整体监控，污染物扩散趋势推算，恶臭排放源解析等功能。

4. 精确的监测数据：可同时监测多种污染气体，具有很高的时间、空间分辨能力和探测灵敏度；

5. 先进的配套软件：采用数据采集、分析及可视化软件，大大提高监测效率。

6. 引领全球恶臭发展趋势：采用自主研发的、拥有多项国际专利的第三代本安型恶臭传感器，响应时间更快，抗湿性能更强，测量范围大；无需工具可实现传感器互换，支持离线标定；

7. 恶臭自清洗专利技术：确保仪表的长期稳定工作，延长传感器使用寿命；

8. 独有的泵吸式采样：内置强力采样泵，监测范围大，响应、恢复时间短，使仪器具有敏锐嗅觉：

9. 超宽测量范围，量程自由设定：测量精度达到ppb级：

10. 3G开放式气路结构：使检测范围扩大2倍，响应时间加快10s，免维护时间有效延长；

11. 智能的温度和零点补偿算法：使仪器表现出更加优良的性能；

12. 多种信号输出：可微调标准4~20mA（三线制）、RS485 Modbus、三级开关量输出（常开/常闭可选）；

数据管理平台

1、实时前端数据采集与显示；

2、专业GIS地理信息监控与管理，独立GIS引擎，兼容百度/谷歌地图；

3、多种报表功能，简化用户人工统计，优化工作流程，支持多层次地图显示及信息管理；

4、支持设备集中管理远程配置、升级；

5、支持多种终端和操作系统，满足客户移动办公要求；（Windows/IOS/Android）；

6、支持系统级别分布式部署，媒体转发服务器可分布式部署，负载均衡。

软件应用平台

概述

• 恶臭在线监测系统应用平台体系结构如下：

• 采集服务实现对系统监控组网、网络通信协议、网络接口服务、网络平台管理、监控数据远程实时采集等软件的集成，并为数据服务层提供数据支持。

• 数据服务实现对数据库软件平台、数据服务（Web Services、DCOM组件、数据接口服务、中间件等）软件的集成，并为应用软件层提供数据支持。

• WEB应用实现对组态应用软件、工具软件、各类人机界面软件、WEB发布软件的集成，从而最终满足用户对系统的需求。

软件架构

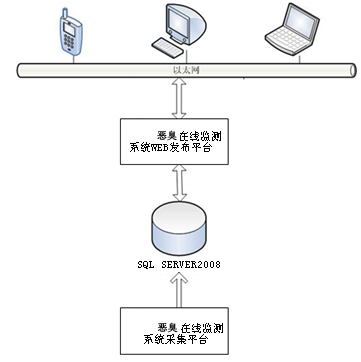

恶臭在线监测系统包括数据采集软件、数据管理软件、WEB发布软件等，软件框架示意如下：

技术实现

恶臭在线检测系统应用平台软件主要包括实时监测、数据采集存储、预警报警、统计分析、数据管理、系统设置等模块。

实时监测

结合电子地图实时展示设备所在位置及监测数据等多种信息，环境状况直观展现，一目了然。
